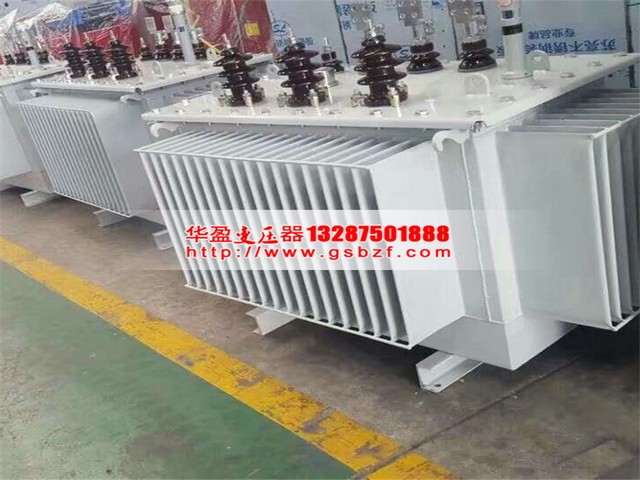

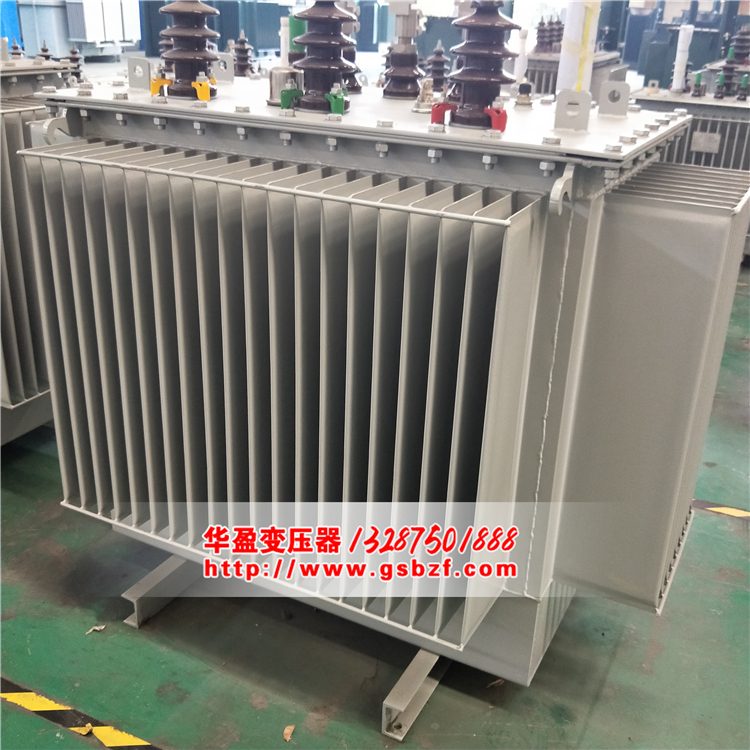

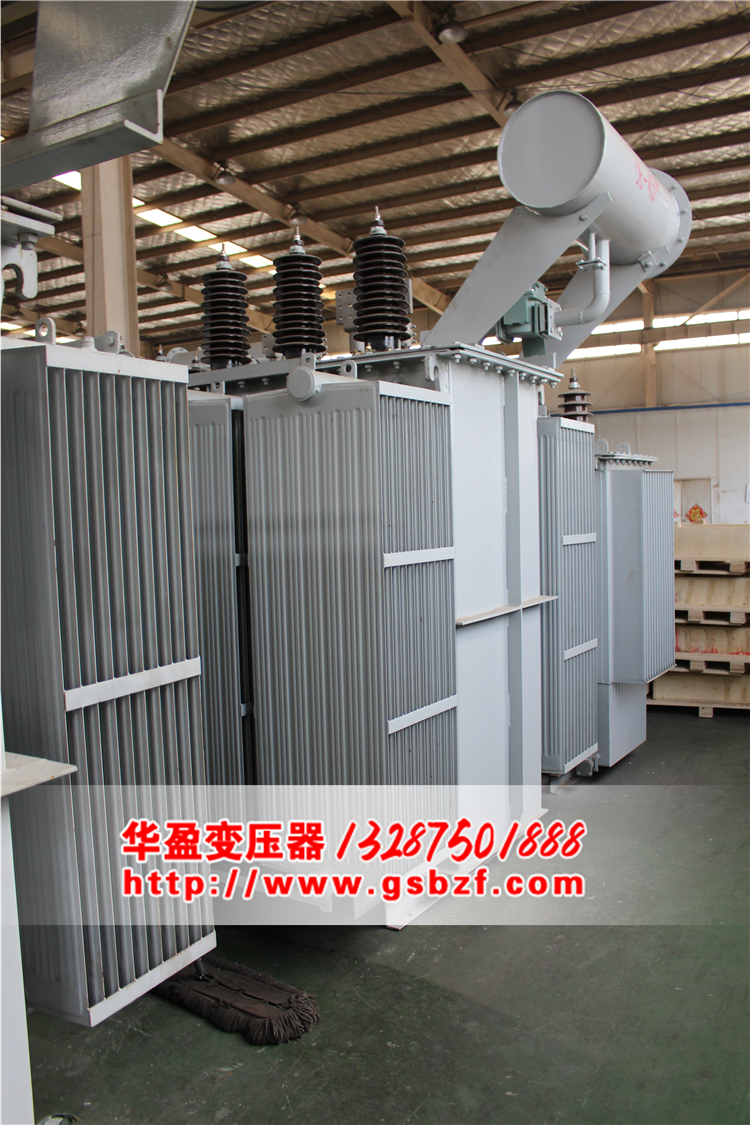

35KV級三相油浸式電力變壓器

35KV級三相油浸式電力變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的輕型交直流高壓試驗變壓器是在YDJ系列試驗變壓器的基礎上按照國家標準《JB/T 9641-1999》經過改進后而生產的一種新型產品。

　　35KV級三相油浸式電力變壓器具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。

　　35KV級三相油浸式電力變壓器用于提供高壓交直流電源。本系列產品是供輸配電設備、絕緣工具、絕緣材料及各種產品檢測絕緣強度試驗的主要設備。

35kV級配電變壓器技術參數

型號	額定容量kVA	電壓組合		聯接組標號	短路阻抗 %	損耗kW		空載電流 %	重量kg			外形尺寸長寬高	安裝軌距
型號	額定容量kVA	高壓(kV)	低壓(kV)	聯接組標號	短路阻抗 %	空載(kW)	負載(kW)	空載電流 %	器身重	油重	總重	外形尺寸長寬高	安裝軌距
S11-50/35	50	35±5%	0.4	Yyn0	6.5	0.17	1.21	2.0	291	279	755	10908351755	550
S11-100/35	100					0.23	2.01	1.8	420	360	1040	11859901540	660
S11-125/35	125					0.27	2.38	1.7	600	430	1325	120011101970	660
S11-160/35	160					0.29	2.82	1.6	665	475	1470	138011402010	660
S11-200/35	200					0.34	3.33	1.5	770	495	1640	135011102030	660
S11-250/35	250					0.41	3.95	1.4	1020	585	1925	169012302210	660
S11-315/35	315					0.49	4.76	1.4	1090	690	2400	217410302345	820
S11-400/35	400					0.58	5.75	1.3	1345	730	2500	194012302200	820
S11-500/35	500					0.69	6.92	1.2	1416	760	2800	223511302445	820
S11-630/35	630					0.83	7.87	1.1	2100	1030	3740	248011902650	820
S11-800/35	800					0.98	9.41	1.0	2035	1110	3800	251014802710	820
S11-1000/35	1000					1.15	11.54	1.0	2480	1240	4300	249013502750	820
S11-1250/35	1250					1.41	13.94	0.9	3020	1490	5170	233014352830	1070
S11-1600/35	1600					1.7	16.67	0.8	3560	1630	5400	250017702960	1070

35kV級電力變壓器技術參數

型號	額定容量(kVA)	電壓組合		聯接組標號	短路阻抗 %	損耗 kW		空載電流 %	重量kg			外形尺寸長寬高	安裝軌距
型號	額定容量(kVA)	高壓(kV)	低壓(kV)	聯接組標號	短路阻抗 %	空載(kW)	負載(kW)	空載電流 %	器身重	油重	總重	外形尺寸長寬高	安裝軌距
S11-800/35	800	35±5% 38.5± 5%	3.15 6.3 10.5	Yd11	6.5	0.98	9.41	1.0	1763	995	3689	229012152530	820
S11-1000/35	1000					1.15	11.54	1.0	2125	1082	4260	238012402665	820
S11-1250/35	1250					1.41	13.94	0.9	2445	1250	4775	262016702680	820
S11-1600/35	1600					1.7	16.67	0.8	2985	1523	5788	258017602785	1070
S11-2000/35	2000					2.18	18.38	0.7	3156	1687	6292	263018652811	1070
S11-2500/35	2500					2.56	19.67	0.6	4250	1925	6480	281021502985	1070
S11-3150/35	3150				7.0	3.04	23.09	0.56	4580	2100	8780	277027202750	1070
S11-4000/35	4000					3.62	27.36	0.56	5340	2325	9970	289028402800	1070
S11-5000/35	5000					4.32	31.38	0.48	6500	2640	11640	366528703070	1070
S11-6300/35	6300				7.5	5.25	35.06	0.48	7870	2960	14000	371028703270	1475
S11-8000/35	8000	35±2* 2.5% 38.5 ±2 *2.5%	3.15 3.3 6.3 6.6 10.5 11	YNd11		7.2	38.48	0.42	9650	3300	16100	394032803370	1475
S11-10000/35	10000					8.7	45.32	0.42	1113	5395	19120	388032603480	1475
S11-12500/35	12500				8	10.08	53.87	0.4	14600	4800	24300	411033604560	1475
S11-16000/35	16000					12.16	65.84	0.4	16260	5800	27300	445034903840	1475
S11-20000/35	20000					14.4	79.52	0.4	19000	6400	31300	433035503940	1475
S11-25000/35	25000					17.02	94.05	0.32	22500	7350	36600	466035904340	1475
S11-31500/35	31500					20.22	112.86	0.32	26700	8700	43200	483051003160	1475

35kV級SZ11系列有載調壓變壓器技術參數

型號	額定容量(kVA)	電壓組合		聯接組標號	短路阻抗 %	損耗 kW		空載電流 %	重量kg			外形尺寸長寬高	安裝軌距
型號	額定容量(kVA)	高壓(kV)	低壓(kV)	聯接組標號	短路阻抗 %	空載(kW)	負載(kW)	空載電流 %	器身重	油重	總重	外形尺寸長寬高	安裝軌距
SZ11-2000/35	2000	35±3 2.5% 38.5± 32.5%	6.0 6.3 10 10.5	Yd11	6.5	2.3	19.24	0.8	3500	2100	7300	331027003025	1070
SZ11-2500/35	2500				6.5	2.72	20.64	0.8	3960	2105	7665	331027003115	1070
SZ11-3150/35	3150				7	3.23	24.71	0.72	4490	2500	9040	354027403040	1070
SZ11-4000/35	4000				7	3.87	29.16	0.72	5510	2780	10611	340028803150	1070
SZ11-5000/35	5000				7	4.64	34.2	0.68	6430	3090	12115	361029103210	1070
SZ11-6300/35	6300				7.5	5.63	36.77	0.68	7960	3490	14470	400030003300	1475
SZ11-8000/35	8000			YNd11	7.5	7.87	40.61	0.6	8890	4380	17780	513032403050	1475
SZ11-10000/35	10000				7.5	9.28	48.05	0.6	11270	5480	21240	470031003550	1475
SZ11-12500/35	12500				8	10.94	56.86	0.56	13520	5960	25680	504032303620	1475

產品具體的參數：

規格型號	容量 (kVA)	高壓電壓（kV）	高壓電流（mA)	低壓輸入		變比 (高/儀)	溫升℃ (30分鐘)
規格型號	容量 (kVA)	高壓電壓（kV）	高壓電流（mA)	電壓(V)	電流(A)	變比 (高/儀)	溫升℃ (30分鐘)
35KV1.5/50	1.5	50	30	200	7.5	500	10
35KV3/50	3	50	60	200	15	500	10
35KV5/50	5	50	100	200	25	500	10
35KV10/50	10	50	200	200	50	500	10
35KV20/50	20	50	400	380	53	500	10
35KV30/50	30	50	600	380	79	500	10
35KV50/50	50	50	1000	380	12	500	10
35KV5/100	5	100	50	200	25	1000	10
35KV10/100	10	100	100	200	50	1000	10
35KV20/100	20	100	200	380	53	1000	10
35KV30/100	30	100	300
